Avlock

Name: Avlock
Brand: Or Brasil
SKU: avlock

Rebite semi-estrutural com corpo e mandril em aço inox, cabeça abaulada e acabamento natural. O mandril fica parcialmente retido após a aplicação, fechando de forma mais firme que um rebite de repuxo comum. Boa opção para ambientes corrosivos, já que ter o mesmo material dos dois lados evita corrosão galvânica.

Como funciona o Av Lock

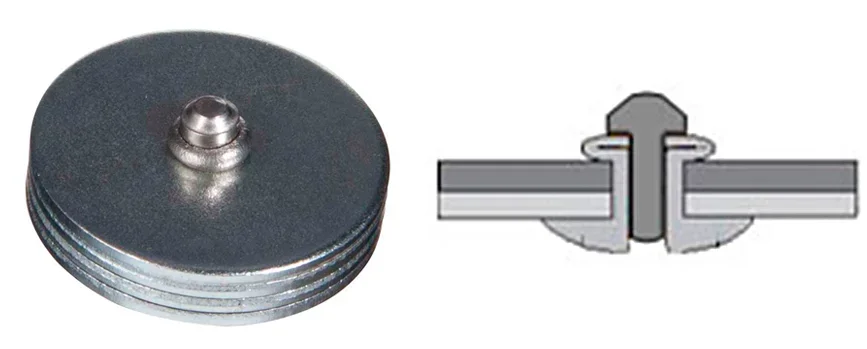

O Av Lock é um rebite de repuxo semi-estrutural. Por dentro, o mandril não se solta totalmente do corpo depois da rebitagem: fica parcialmente retido. Esse travamento parcial deixa o fechamento mais sólido e arredondado do que um rebite de repuxo comum, com maior resistência ao cisalhamento e à tração, sem chegar ao nível de um rebite estrutural como o Orlock.

Corpo e mandril são do mesmo aço inox, então não existe risco de corrosão galvânica entre metais diferentes, como pode acontecer em rebites de repuxo comuns. É usado em equipamentos alimentícios, embarcações e estruturas com exposição salina constante, na indústria química, e em peças onde a aparência da fixação importa tanto quanto a resistência.

A linha cobre três diâmetros (3,2 / 4,0 / 4,8 mm), sempre em cabeça abaulada, aplicados com rebitadeiras convencionais.

Características Técnicas

Material	Aço Inoxidável
Diâmetro	3,2 mm a 4,8 mm
Tipo	Semi-estrutural
Espessura de Chapa	1,0 mm a 13,5 mm
Resistência à Tração	1.770 N a 4.220 N
Resistência ao Cisalhamento	1.620 N a 4.120 N
Acabamento	Natural

Tabela de Especificações

11 códigos encontrados

Ø Rebite	Código	Ø Furo	Comprimento (L)	Espessura a Rebitar		Espessura da Cabeça	Ø Cabeça	Ø Mandril	Cisalhamento	Tração
				Mín.	Máx.
3,2 mm	NX-307	3,3 mm	7,0 mm	1,0 mm	3,0 mm	1,4 mm	6,0 mm	2,1 mm	165 kgf	180 kgf
	NX-309	3,3 mm	9,0 mm	3,0 mm	5,0 mm	1,4 mm	6,0 mm	2,1 mm	165 kgf	180 kgf
	NX-311	3,3 mm	11,0 mm	5,0 mm	7,0 mm	1,4 mm	6,0 mm	2,1 mm	165 kgf	180 kgf
4,0 mm	NX-408	4,2 mm	8,0 mm	1,0 mm	3,0 mm	1,7 mm	8,0 mm	2,6 mm	325 kgf	335 kgf
	NX-410	4,2 mm	10,0 mm	3,0 mm	5,0 mm	1,7 mm	8,0 mm	2,6 mm	325 kgf	335 kgf
	NX-412	4,2 mm	12,0 mm	5,0 mm	7,0 mm	1,7 mm	8,0 mm	2,6 mm	325 kgf	335 kgf
4,8 mm	NX-510	5,0 mm	10,0 mm	1,5 mm	3,5 mm	2,0 mm	9,6 mm	3,2 mm	420 kgf	430 kgf
	NX-512	5,0 mm	12,0 mm	3,5 mm	6,0 mm	2,0 mm	9,6 mm	3,2 mm	420 kgf	430 kgf
	NX-514	5,0 mm	14,0 mm	6,0 mm	8,5 mm	2,0 mm	9,6 mm	3,2 mm	420 kgf	430 kgf
	NX-516	5,0 mm	16,0 mm	8,5 mm	11,0 mm	2,0 mm	9,6 mm	3,2 mm	420 kgf	430 kgf
	NX-518	5,0 mm	18,0 mm	11,0 mm	13,5 mm	2,0 mm	9,6 mm	3,2 mm	420 kgf	430 kgf
