Super Orlock

Name: Super Orlock
Brand: Or Brasil
SKU: super-orlock

O Super Orlock é a versão reforçada da linha Orlock: mandril temperado para resistência aumentada e faixa de espessura de chapa mais ampla que o Orlock padrão. Ø 6,5 mm em aço/aço ou inox/inox, com tração de 810 kgf e cisalhamento de até 1.570 kgf.

Mandril temperado, mais resistência

O Super Orlock usa um mandril temperado, o que aumenta a resistência da junta em relação ao rebite estrutural Orlock padrão e permite cobrir uma faixa de espessura de chapa mais ampla por código. Mantém o sistema de duplo travamento e a hermeticidade da linha Orlock.

É indicado para aplicações estruturais pesadas onde o Orlock padrão não atende, e para ambientes corrosivos na versão inox/inox (corpo e mandril do mesmo material, útil quando há exigência de continuidade galvânica ou resistência uniforme à corrosão): exposição marítima, química, alimentícia, veículos especiais, vagões, plataformas industriais.

O catálogo cobre Ø 6,5 mm em dois materiais (aço baixo carbono zincado Cr(VI) free, ou inox 304/304) e três tipos de cabeça (abaulada, larga e extra larga). Tração nominal de 810 kgf; cisalhamento de 1.100 a 1.570 kgf (aço) ou 1.100 a 1.450 kgf (inox), conforme o comprimento. Fabricação Ornit em Kibutz Or Haner (Israel) sob ISO/TS 16949 e AS9100C; distribuição Or Brasil sob ISO 9001:2015 com estoque em São Paulo.

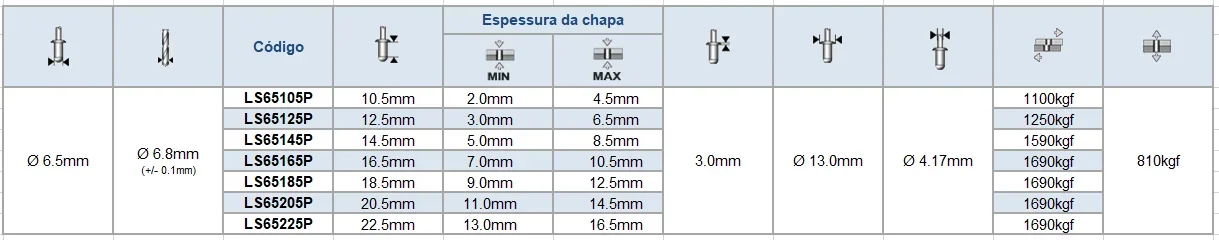

Super Orlock aço/aço cabeça abaulada - desenho dimensional

Características Técnicas

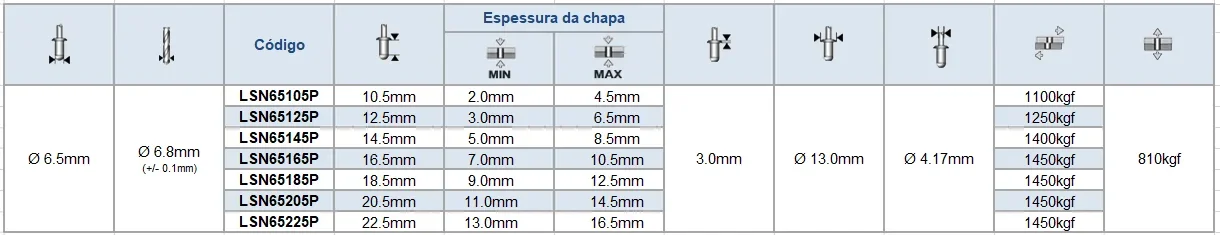

	Material	Aço/Aço, Inox/Inox
	Diâmetro	6,5 mm

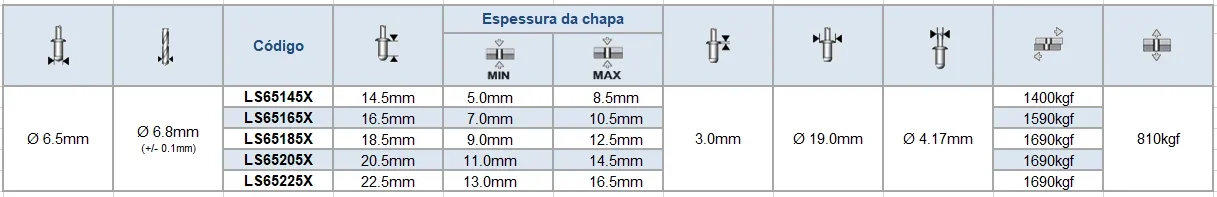

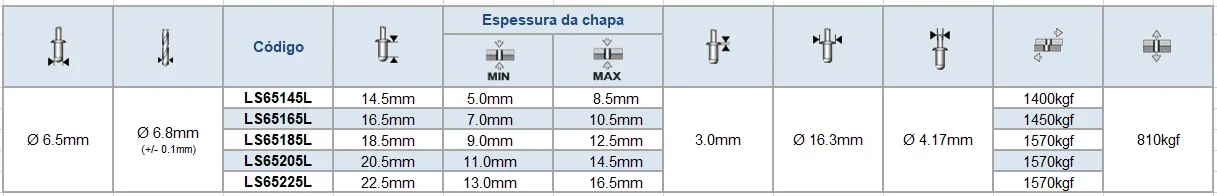

	Tipo de cabeça	Abaulada, Larga, Extra Larga
	Comprimento	10.5 – 22.5
	Faixa de espessura da chapa	2,0 a 16,5 mm
	Resistência à tração	810 kgf
	Resistência ao cisalhamento	1.100 a 1.570 kgf
	Acabamento	Zincado Cr(VI) free (aço); natural (inox)
	Sistema de travamento	Duplo travamento, mandril temperado
	Certificação de fabricação	ISO/TS 16949 + AS9100C (Ornit)

Tabela de Especificações

Filtre por tipo de cabeça e material para encontrar o código ideal

Tipo de Cabeça

Material

7 códigos encontrados

Ø Rebite	Código	Comprimento	Espessura a Rebitar		Cisalhamento (kgf)	Tração (kgf)
			Mín.	Máx.
6,5 mm	LS65105P	10,5 mm	2,0 mm	4,5 mm	1100	810
	LS65125P	12,5 mm	3,0 mm	6,5 mm	1250	810
	LS65145P	14,5 mm	5,0 mm	8,5 mm	1400	810
	LS65165P	16,5 mm	7,0 mm	10,5 mm	1450	810
	LS65185P	18,5 mm	9,0 mm	12,5 mm	1570	810
	LS65205P	20,5 mm	11,0 mm	14,5 mm	1570	810
	LS65225P	22,5 mm	13,0 mm	16,5 mm	1570	810

7 códigos

Suporte & Manutenção

Vídeos

Dicas de Uso & Manutenção

Como escolher o tipo de cabeça

Abaulada para uso geral. Larga ou extra larga para chapa fina, material macio, ou quando a área de apoio da cabeça precisa distribuir mais carga.

Larga e extra larga só existem na versão aço/aço.

Como acertar o comprimento

Some a espessura de todas as chapas da junta e procure na Tabela de Especificações o código cuja faixa de aperto cobre esse valor.

O Super Orlock cobre uma faixa de espessura mais ampla por código que o Orlock padrão.

Quando usar inox/inox

Corpo e mandril do mesmo material inox 304 evitam par galvânico e mantêm resistência uniforme à corrosão. Use em ambiente marítimo, químico, alimentício ou onde não é aceitável zincagem no mandril.

Se só a chapa é inox mas o ambiente não é agressivo, o Orlock padrão (corpo inox, mandril aço) pode bastar e custa menos.

Qual rebitadeira usar

Rebitadeira hidropneumática heavy duty com tração mínima de 1.500 kgf, como a FAR OR-171 ou equivalente HANMA T115L/T117E.

Rebitadeira manual não sustenta o esforço de tração exigido pelo Super Orlock.
