Porca Sextavada Embutida

Porca autocravante sextavada embutida (JBOB/JS/JF) cravada por prensagem em chapa fina, em aço e inox.

Porca Sextavada Embutida

Versão cravada rente à chapa, sem ressalto. Vale quando o lado da porca é área de contato: peça que desliza por cima, painel que assenta rente, superfície que não pode ter obstrução. Custa chapa mais grossa, com mínimo de 1,53 mm contra os 0,8 mm da sextavada comum. Roscas M2 a M6, em inox.

O que muda na versão embutida

A porca autocravante embutida é prensada até ficar rente à chapa. O corpo entra no material e a face superior acompanha a superfície, sem ressalto.

Isso importa quando o lado da porca é área de contato: uma peça que desliza por cima, um painel que assenta rente, uma superfície que não pode ter obstrução. A porca sextavada comum cumpre o mesmo papel de fixação, mas deixa o corpo aparente.

O preço da montagem embutida é chapa mais grossa. O corpo precisa de material para se alojar, e o mínimo sobe para 1,53 mm contra os 0,8 mm da versão sextavada.

Roscas M2 a M6, em inox.

Porca Sextavada Embutida

Porca Sextavada Embutida

Características Técnicas

RoscaM2 a M6
MaterialInox
FormatoSextavada embutida
Espessura mínima de chapaa partir de 1,53 mm
InstalaçãoCravação por prensagem em chapa fina

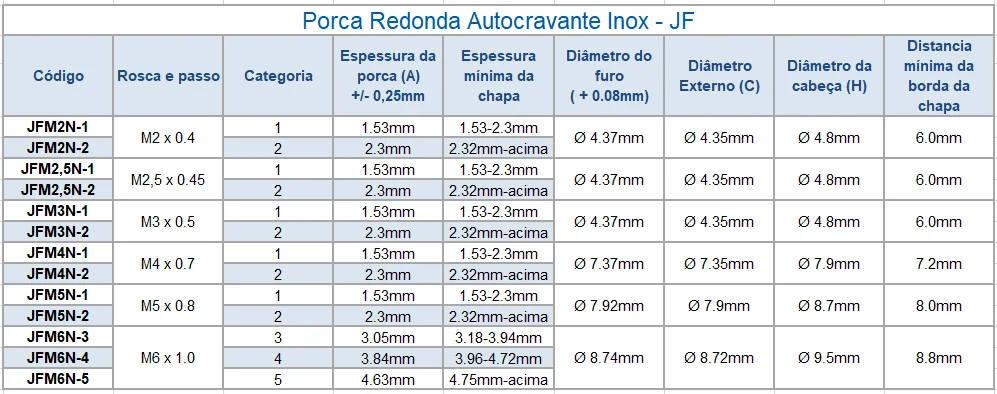

Tabela de Especificações

Filtre por formato e material para encontrar o código ideal

Formato
Material
13 códigos encontrados
Rosca e PassoCódigoCategoriaCota (A)Espessura da Porca (A)Espessura Mín. da ChapaØ Furo(C) MáximoSextavado Externo (H)Ø ExternoEspessura da Porca (T)Ø Cabeça (H)Distância Mín. da BordaForça de InstalaçãoResistência ao ArranqueTorque Máximo de Giro
M2 x 0,4JFM2N-111,53 mm1,53-2,3 mmØ 4,37 mmØ 4,35 mmØ 4,8 mm6,0 mm
JFM2N-222,3 mm2,32 mm-acimaØ 4,37 mmØ 4,35 mmØ 4,8 mm6,0 mm
M2,5 x 0,45JFM2,5N-111,53 mm1,53-2,3 mmØ 4,37 mmØ 4,35 mmØ 4,8 mm6,0 mm
JFM2,5N-222,3 mm2,32 mm-acimaØ 4,37 mmØ 4,35 mmØ 4,8 mm6,0 mm
M3 x 0,5JFM3N-111,53 mm1,53-2,3 mmØ 4,37 mmØ 4,35 mmØ 4,8 mm6,0 mm
JFM3N-222,3 mm2,32 mm-acimaØ 4,37 mmØ 4,35 mmØ 4,8 mm6,0 mm
M4 x 0,7JFM4N-111,53 mm1,53-2,3 mmØ 7,37 mmØ 7,35 mmØ 7,9 mm7,2 mm
JFM4N-222,3 mm2,32 mm-acimaØ 7,37 mmØ 7,35 mmØ 7,9 mm7,2 mm
M5 x 0,8JFM5N-111,53 mm1,53-2,3 mmØ 7,92 mmØ 7,9 mmØ 8,7 mm8,0 mm
JFM5N-222,3 mm2,32 mm-acimaØ 7,92 mmØ 7,9 mmØ 8,7 mm8,0 mm
M6 x 1,0JFM6N-333,05 mm3,18-3,94 mmØ 8,74 mmØ 8,72 mmØ 9,5 mm8,8 mm
JFM6N-443,84 mm3,96-4,72 mmØ 8,74 mmØ 8,72 mmØ 9,5 mm8,8 mm
JFM6N-554,63 mm4,75 mm-acimaØ 8,74 mmØ 8,72 mmØ 9,5 mm8,8 mm

13 códigos
