Passante

Name: Passante
Brand: Or Brasil
SKU: espacador-roscado-passante

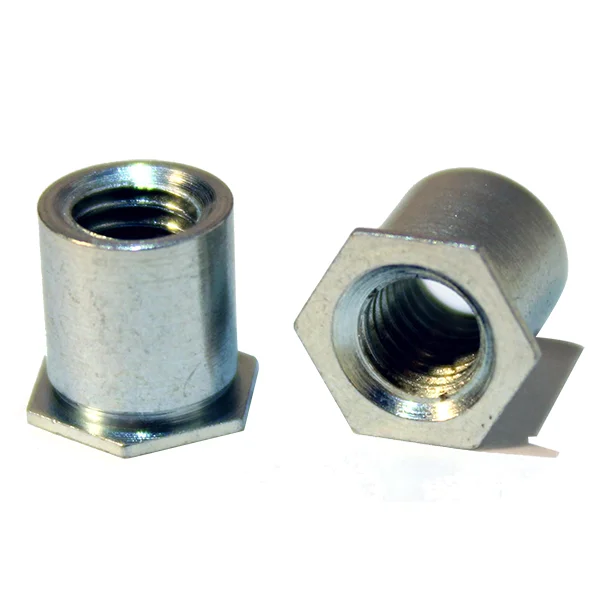

Espaçador roscado autocravante (JSO/JBSO) cravado por prensagem em chapa, na versão passante (rosca atravessando), em aço e inox.

Mesmo espaçador cravado por prensagem, com a rosca atravessando o corpo inteiro. Escolha esta versão quando o parafuso precisa sair pelo outro lado, seja para prender uma terceira peça ou para passar a rosca de ponta a ponta numa pilha de placas. Roscas M3 a M5.

Quando a rosca precisa atravessar

O espaçador roscado autocravante JSO/JBSO é um corpo tubular cravado na chapa por prensagem. Ele afasta dois componentes por uma distância fixa e ao mesmo tempo oferece o ponto roscado para prendê-los.

Nesta versão a rosca atravessa o corpo inteiro. O parafuso pode sair pelo outro lado, o que permite usar um parafuso mais longo que o espaçador, prender uma terceira peça pelo lado oposto ou passar a rosca de ponta a ponta numa pilha de placas.

Quando o outro lado precisa ficar fechado, a versão não passante é a indicada.

Roscas M3x0,5, M4x0,7 e M5x0,8, em aço ou inox, para chapa a partir de 1,0 a 1,3 mm conforme a bitola.

Espaçador Roscado Passante

Características Técnicas

	Rosca	M3 a M5 (M3x0,5 · M4x0,7 · M5x0,8)
	Material	Aço ou Inox
	Tipo de rosca	Passante (atravessa o corpo)
	Espessura mínima de chapa	1,0 a 1,3 mm conforme a bitola
	Instalação	Cravação por prensagem na chapa

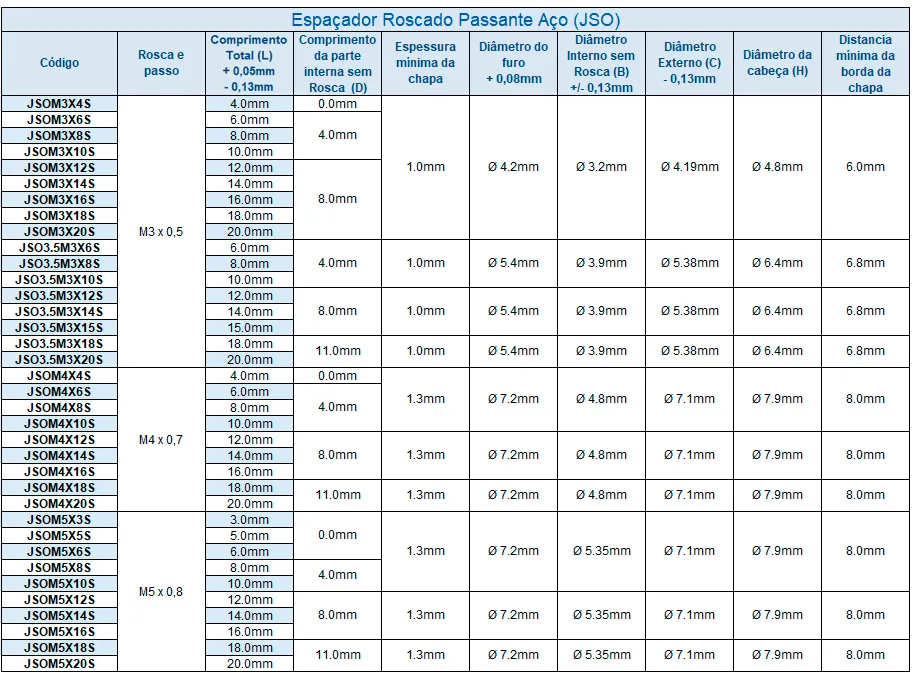

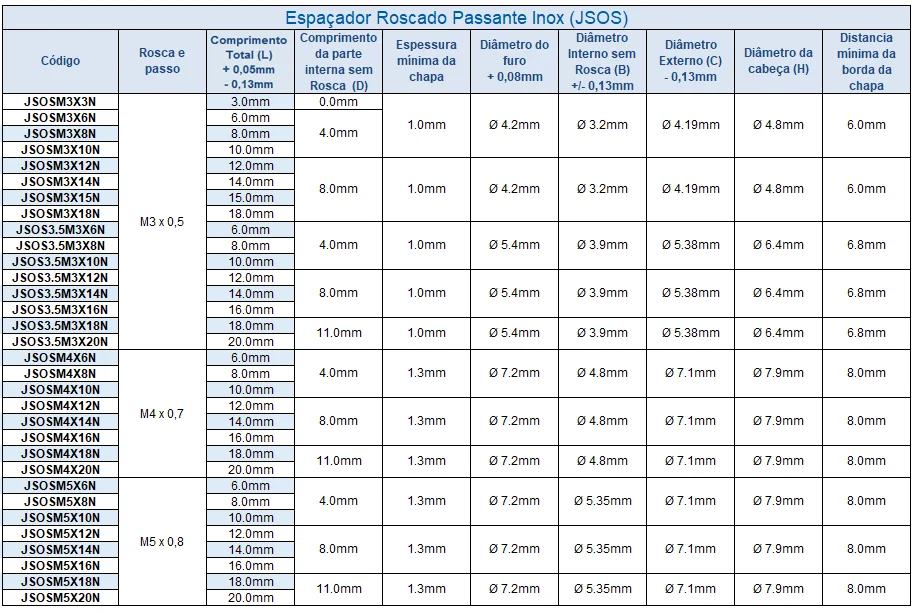

Tabela de Especificações

Filtre por tipo e material para encontrar o código ideal

Tipo

Material

36 códigos encontrados

Rosca e Passo	Código	Comprimento Total (L)	Compr. Interno Sem Rosca (D)	Espessura Mín. da Chapa	Ø Furo	Ø Interno Sem Rosca (B)	Ø Externo (C)	Ø Cabeça (H)	Distância Mín. da Borda
M3 x 0,5	JSOM3X4S	4,0 mm	0,0 mm	1,0 mm	Ø 4,2 mm	Ø 3,2 mm	Ø 4,19 mm	Ø 4,8 mm	6,0 mm
	JSOM3X6S	6,0 mm	4,0 mm	1,0 mm	Ø 4,2 mm	Ø 3,2 mm	Ø 4,19 mm	Ø 4,8 mm	6,0 mm
	JSOM3X8S	8,0 mm	4,0 mm	1,0 mm	Ø 4,2 mm	Ø 3,2 mm	Ø 4,19 mm	Ø 4,8 mm	6,0 mm
	JSOM3X10S	10,0 mm	4,0 mm	1,0 mm	Ø 4,2 mm	Ø 3,2 mm	Ø 4,19 mm	Ø 4,8 mm	6,0 mm
	JSOM3X12S	12,0 mm	8,0 mm	1,0 mm	Ø 4,2 mm	Ø 3,2 mm	Ø 4,19 mm	Ø 4,8 mm	6,0 mm
	JSOM3X14S	14,0 mm	8,0 mm	1,0 mm	Ø 4,2 mm	Ø 3,2 mm	Ø 4,19 mm	Ø 4,8 mm	6,0 mm
	JSOM3X16S	16,0 mm	8,0 mm	1,0 mm	Ø 4,2 mm	Ø 3,2 mm	Ø 4,19 mm	Ø 4,8 mm	6,0 mm
	JSOM3X18S	18,0 mm	8,0 mm	1,0 mm	Ø 4,2 mm	Ø 3,2 mm	Ø 4,19 mm	Ø 4,8 mm	6,0 mm
	JSOM3X20S	20,0 mm	11,0 mm	1,0 mm	Ø 4,2 mm	Ø 3,2 mm	Ø 4,19 mm	Ø 4,8 mm	6,0 mm
	JSO3.5M3X6S	6,0 mm	4,0 mm	1,0 mm	Ø 5,4 mm	Ø 3,9 mm	Ø 5,38 mm	Ø 6,4 mm	6,8 mm
	JSO3.5M3X8S	8,0 mm	4,0 mm	1,0 mm	Ø 5,4 mm	Ø 3,9 mm	Ø 5,38 mm	Ø 6,4 mm	6,8 mm
	JSO3.5M3X10S	10,0 mm	4,0 mm	1,0 mm	Ø 5,4 mm	Ø 3,9 mm	Ø 5,38 mm	Ø 6,4 mm	6,8 mm
	JSO3.5M3X12S	12,0 mm	8,0 mm	1,0 mm	Ø 5,4 mm	Ø 3,9 mm	Ø 5,38 mm	Ø 6,4 mm	6,8 mm
	JSO3.5M3X14S	14,0 mm	8,0 mm	1,0 mm	Ø 5,4 mm	Ø 3,9 mm	Ø 5,38 mm	Ø 6,4 mm	6,8 mm
	JSO3.5M3X15S	15,0 mm	8,0 mm	1,0 mm	Ø 5,4 mm	Ø 3,9 mm	Ø 5,38 mm	Ø 6,4 mm	6,8 mm
	JSO3.5M3X18S	18,0 mm	8,0 mm	1,0 mm	Ø 5,4 mm	Ø 3,9 mm	Ø 5,38 mm	Ø 6,4 mm	6,8 mm
	JSO3.5M3X20S	20,0 mm	11,0 mm	1,0 mm	Ø 5,4 mm	Ø 3,9 mm	Ø 5,38 mm	Ø 6,4 mm	6,8 mm
M4 x 0,7	JSOM4X4S	4,0 mm	0,0 mm	1,3 mm	Ø 7,2 mm	Ø 4,8 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM4X6S	6,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 4,8 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM4X8S	8,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 4,8 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM4X10S	10,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 4,8 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM4X12S	12,0 mm	8,0 mm	1,3 mm	Ø 7,2 mm	Ø 4,8 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM4X14S	14,0 mm	8,0 mm	1,3 mm	Ø 7,2 mm	Ø 4,8 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM4X16S	16,0 mm	8,0 mm	1,3 mm	Ø 7,2 mm	Ø 4,8 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM4X18S	18,0 mm	8,0 mm	1,3 mm	Ø 7,2 mm	Ø 4,8 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM4X20S	20,0 mm	11,0 mm	1,3 mm	Ø 7,2 mm	Ø 4,8 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
M5 x 0,8	JSOM5X3S	3,0 mm	0,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM5X5S	5,0 mm	0,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM5X6S	6,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM5X8S	8,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM5X10S	10,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM5X12S	12,0 mm	8,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM5X14S	14,0 mm	8,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM5X16S	16,0 mm	8,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM5X18S	18,0 mm	8,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm
	JSOM5X20S	20,0 mm	11,0 mm	1,3 mm	Ø 7,2 mm	Ø 5,35 mm	Ø 7,1 mm	Ø 7,9 mm	8,0 mm

36 códigos

Especificações revisadas em 18 de agosto de 2026
