Espaçador roscado autocravante (JSO/JBSO) cravado por prensagem em chapa, na versão não passante (rosca cega), em aço e inox.

Espaçador cravado por prensagem que fixa uma distância controlada entre componentes, na versão de rosca cega. O fundo fechado impede que passe poeira, líquido ou o próprio parafuso para o lado de baixo, o que serve quando o outro lado é área fechada ou superfície aparente. Roscas M3 a M6.

Quando a rosca precisa ser cega

O espaçador roscado autocravante JSO/JBSO é um corpo tubular cravado na chapa por prensagem. Ele afasta dois componentes por uma distância fixa e ao mesmo tempo oferece o ponto roscado para prendê-los.

Nesta versão a rosca é cega: ela para antes de atravessar o corpo. O fundo fechado impede que passe poeira, líquido ou o próprio parafuso para o lado de baixo da chapa. Serve quando o outro lado é área fechada, superfície aparente ou precisa de vedação.

Quando o parafuso tem de atravessar, a versão passante é a indicada.

Roscas M3x0,5, M4x0,7, M5x0,8 e M6x1,0, em aço ou inox, para chapa a partir de 1,0 a 1,3 mm conforme a bitola.

Espaçador Roscado Não Passante

Características Técnicas

	Rosca	M3 a M6 (M3x0,5 · M4x0,7 · M5x0,8 · M6x1,0)
	Material	Aço ou Inox
	Tipo de rosca	Cega (não passante)
	Espessura mínima de chapa	1,0 a 1,3 mm conforme a bitola
	Instalação	Cravação por prensagem na chapa

Tabela de Especificações

Filtre por tipo e material para encontrar o código ideal

Tipo

Material

41 códigos encontrados

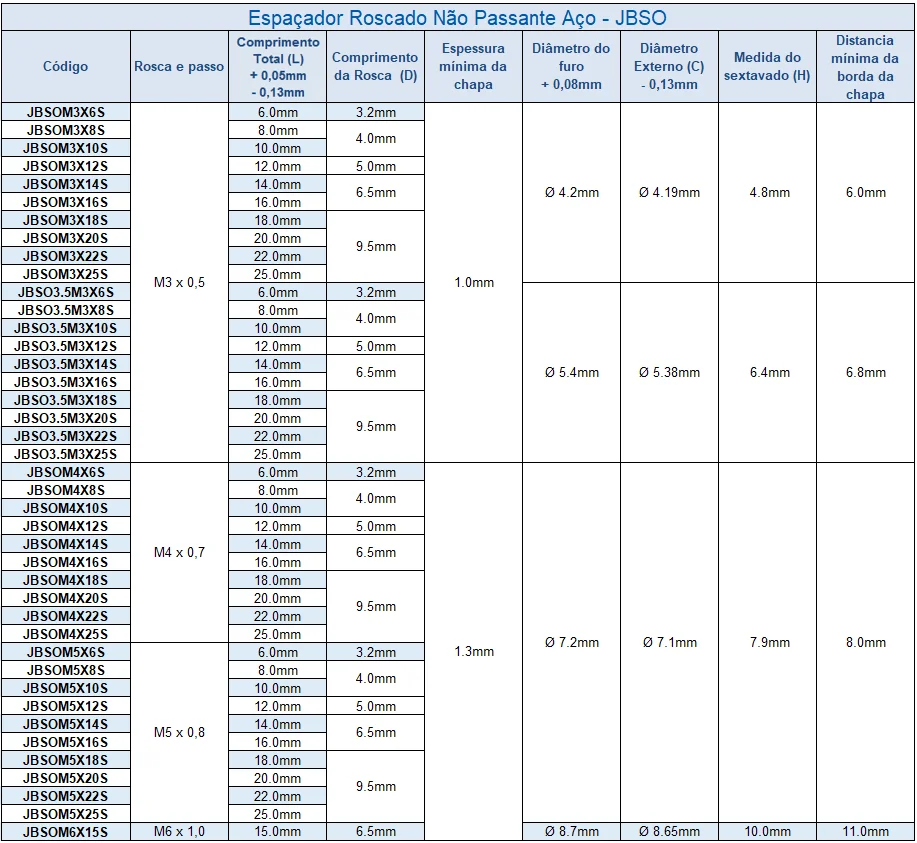

Rosca e Passo	Código	Comprimento Total (L)	Comprimento da Rosca (D)	Espessura Mín. da Chapa	Ø Furo	Ø Externo (C)	Medida do Sextavado (H)	Distância Mín. da Borda
M3 x 0,5	JBSOM3X6S	6,0 mm	3,2 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSOM3X8S	8,0 mm	4,0 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSOM3X10S	10,0 mm	4,0 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSOM3X12S	12,0 mm	5,0 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSOM3X14S	14,0 mm	6,5 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSOM3X16S	16,0 mm	6,5 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSOM3X18S	18,0 mm	9,5 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSOM3X20S	20,0 mm	9,5 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSOM3X22S	22,0 mm	9,5 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSOM3X25S	25,0 mm	9,5 mm	1,0 mm	Ø 4,2 mm	Ø 4,19 mm	4,8 mm	6,0 mm
	JBSO3.5M3X6S	6,0 mm	3,2 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
	JBSO3.5M3X8S	8,0 mm	4,0 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
	JBSO3.5M3X10S	10,0 mm	4,0 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
	JBSO3.5M3X12S	12,0 mm	5,0 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
	JBSO3.5M3X14S	14,0 mm	6,5 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
	JBSO3.5M3X16S	16,0 mm	6,5 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
	JBSO3.5M3X18S	18,0 mm	9,5 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
	JBSO3.5M3X20S	20,0 mm	9,5 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
	JBSO3.5M3X22S	22,0 mm	9,5 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
	JBSO3.5M3X25S	25,0 mm	9,5 mm	1,0 mm	Ø 5,4 mm	Ø 5,38 mm	6,4 mm	6,8 mm
M4 x 0,7	JBSOM4X6S	6,0 mm	3,2 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM4X8S	8,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM4X10S	10,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM4X12S	12,0 mm	5,0 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM4X14S	14,0 mm	6,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM4X16S	16,0 mm	6,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM4X18S	18,0 mm	9,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM4X20S	20,0 mm	9,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM4X22S	22,0 mm	9,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM4X25S	25,0 mm	9,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
M5 x 0,8	JBSOM5X6S	6,0 mm	3,2 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM5X8S	8,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM5X10S	10,0 mm	4,0 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM5X12S	12,0 mm	5,0 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM5X14S	14,0 mm	6,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM5X16S	16,0 mm	6,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM5X18S	18,0 mm	9,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM5X20S	20,0 mm	9,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM5X22S	22,0 mm	9,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
	JBSOM5X25S	25,0 mm	9,5 mm	1,3 mm	Ø 7,2 mm	Ø 7,1 mm	7,9 mm	8,0 mm
M6 x 1,0	JBSOM6X15S	15,0 mm	6,5 mm		Ø 8,7 mm	Ø 8,65 mm	10,0 mm	11,0 mm

41 códigos

Especificações revisadas em 18 de agosto de 2026
